概述

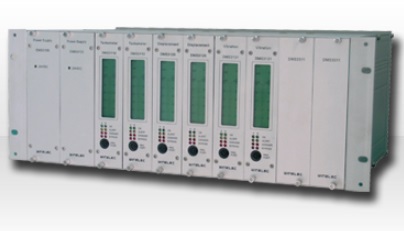

DMS3000安全监视装置是一种模块化、智能化、高可靠性的在线监视系统，配套各种DMT2000系列传感器或进口传感器后，能对各种汽轮机、水轮机、鼓风机、压缩机等旋转机械的振动、轴向位移、转速、热膨胀、偏心、胀差等进行连续精确测量，是汽轮机及其它旋转机械的重要监测设备。本设备经过特殊的抗干扰处理，具有很强的抗干扰能力。

系统特点

1、特殊的抗干扰处理，抗干扰能力强；

2、双路电源设计，内部自动切换。可外接两路独立的工作电源，系统运行更可靠；

3、模块化设计，可根据用户需求配置各种功能模块，系统扩展性好；

4、专业热插拔设计，实现无扰在线插拔模块；

5、专用通讯模块、标准Modbus-RTU通讯协议，便于与PC机、DCS进行数据交换；

6、每个通道有专用的缓冲输出，方便现场调试；

7、多种电压、电流输出方式可选择；

8、高转速测量及显示，最高转速可到15000rpm；

9、液晶模块及LED组合显示面板，完成5位数码显示、光柱趋势显示、光柱报警点指示；

10、智能手持式编程器，全数字化参数调整，现场组态更方便；

11、专用组态软件，适用于快速为多模块组态及模块管理；

12、专用数据采集及数据库管理软件，可提供多种曲线及趋势图，便于进行数据分析及处理。

主要功能

1、显示：LCD液晶段码方式实时显示测量值；LCD光柱方式实时显示测量值趋势，“警告报警”及“危险报警”设定值；

LED实时显示通道正常、“警告报警”及“危险报警”输出状态。

2、报警功能：“警告报警”及“危险报警”的LED显示与继电器输出同步。

3、输出功能：具备“警告报警”及“危险报警”开关量输出功能，配合继电器模块实现干接点信号输出，常开、常闭接点同时提供，可选择报警动作时继电器线圈带电或失电； 同时输出与被测量相对应的电信号，信号方式可选，能方便的接入DCS，包括：4～20mA/0～20mA任意设定　　

4、具备缓冲输出功能，方便现场调试。

5、模块上电延时功能，保证自诊断完成后才进行信号故障判断。

6、多种报警方式选择，可选对输入信号进行不报警、高报警、低报警、高低报警、高低区间报警处理。

7、专业热插拔设计，实现无扰在线插拔模块。

8、所有参数采用数字化设定，具有参数掉电保护功能。

9、冗余电源设计。
